硅膠產品Product Series
當前位置：主頁 > 硅膠產品 > 縮合型硅膠 > 縮合型硅膠
產品類別：縮合型硅膠
產品名稱：縮合型液體硅膠
產品詳情
縮合型液體硅膠是一種室溫硫化硅橡膠，固化配比為100：2~3，即100克硅膠中添加2-3克固化劑。宏圖硅膠不建議客戶私自在操作過程中添加硅油，防止降低硅膠性能。如若需要請咨詢我司！
縮合型液體硅膠特點：
1.流動性好、易操作、容易排泡、易脫模；
2.抗撕拉、耐高溫、拉力好，做出來的模具不變形；
3.翻模次數多、硅膠模具使用壽命長久；
4.性能可按需調整。

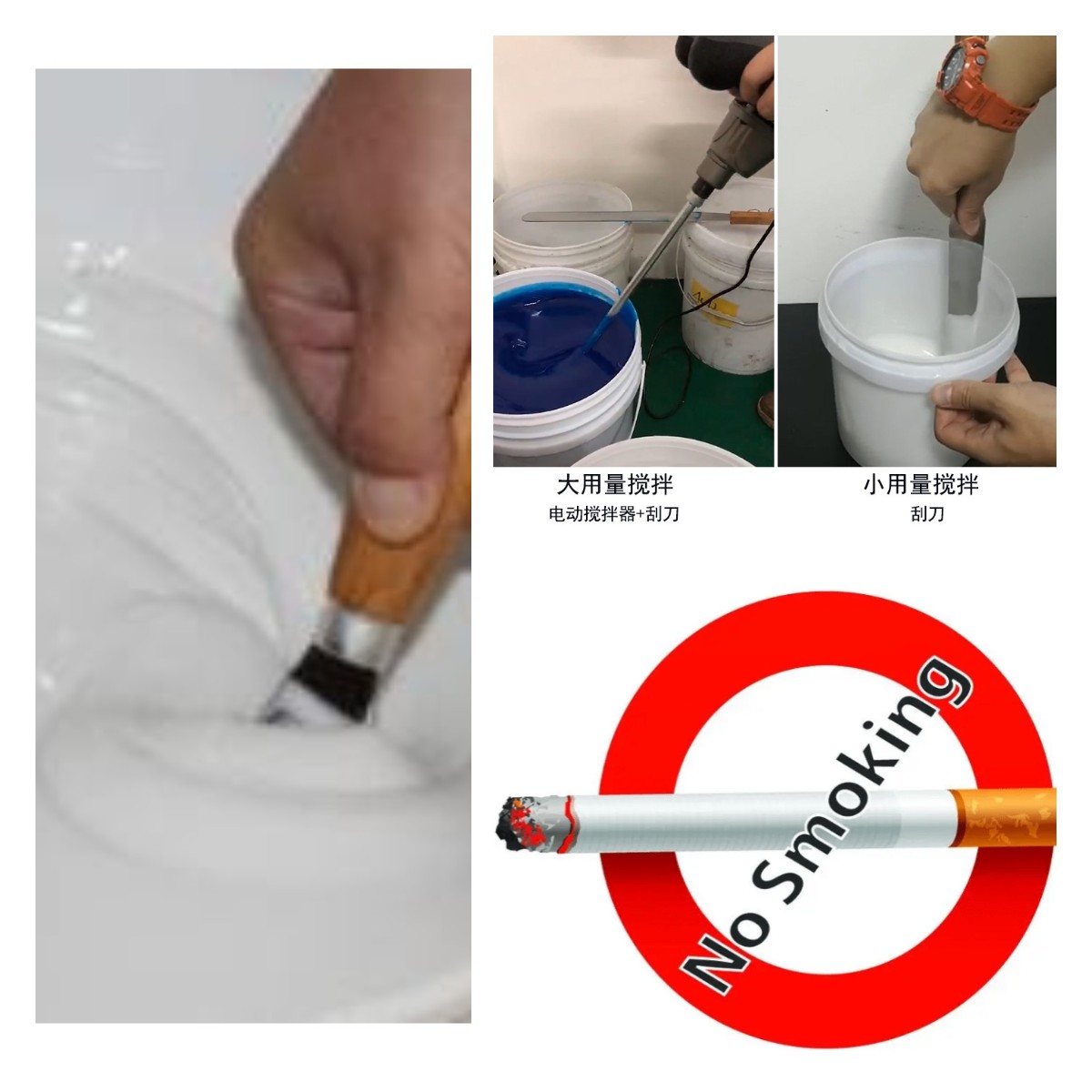

1.將液體模具膠與固化劑按重量比100:2~3進行配比混合攪拌均勻；
2.將混合攪拌均勻后的硅膠放入抽真空機進行抽真空排氣泡處理，這樣做的好處就是讓做出來的產品光滑無氣泡。（沒有真空機的可以延長固化時間，讓氣泡自然排出，但效果不是很理想）；
3.在已經制作好的模種及模框上噴（涂）上一層脫模劑，將模種固定在中間，把排完氣泡的液體硅膠緩慢平穩的倒入模框內，直至硅膠完全覆蓋住模種，然后靜止等其完全固化；
4.等到模具硅膠完全固化后即可進行脫模，取出硅膠模具進行邊緣處理。
5.一般硅膠模具做好建議放置24小時后在進行投入使用，可發揮出模具的最佳使用效果。
1.操作過程中不建議添加硅油，若必須要添加請咨詢自己的供貨商問其添加比例，切勿自己私自添加而導致硅膠性能下降；
2.配比后的硅膠要盡快在操作時間內使用完，避免造成原料浪費；
3.硅膠與固化劑一定要攪拌均勻，防止出現硅膠不固化的現象；
4.該產品屬于縮合型模具硅膠，不能與加成型硅膠混合使用。
| 硬度范圍 | 0度-0度以下 | 5度 | 10度-20度 | 25度-35度 | 40度 | 45度-60度 |
| 用途建議 | 0度以下超軟，一般用途硅膠娃娃成人用品、性用品等。0度的稍微硬一些看客戶需求。 | 柔軟度一般，一般用于制作硅膠制品，也可以用于小而精細的翻糖模、皂模、移印膠頭等。 | 適用于各種灌模類產品，柔軟性好、抗撕拉性好、適用的產品有蠟燭手工皂、工藝品、糖果巧克力、異形石膏線等。 | 抗撕拉性最好、硬度偏高、不變形，適用于分片刷模，比如各種水泥制品、文化石砂巖浮雕產品、樹脂工藝品及輪胎模等。 | 很硬，類似運動鞋鞋底，適用于填充，電子灌封這方面，不建議開模。 | 硬度高于50度時硅膠會變脆，抗撕拉性能下降，沒有柔韌性，適合填充，不建議開模。 |
|
縮合型硅膠產數表 |
||||||
|

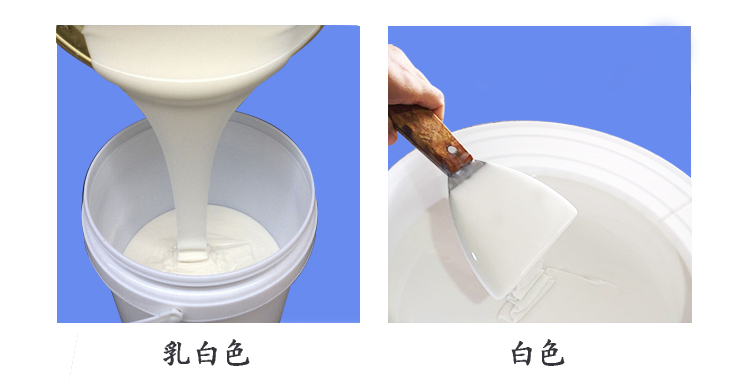

外觀 |
白色/半透明 |
|||||
|
硬度（邵氏A） |
15±2 |
20±2 |
25±2 |
30±2 |
33±2 |
40±2 |
|
硫化劑添（%） |
2-3 |
|||||
|
動力粘（mPa.s） |
1.3w±0.2w |
1.7w±0.2w |
2.5w±0.2w |
2.7w±0.2w |
2.5w±0.2w |
1.5w±0.2w |
|
拉伸強（MPa） |
2.5 |
2.8 |
3.4 |
4.0 |
3.5 |
|
|
撕裂強（KN/m） |
16±2 |
19±2 |
24±2 |
25±2 |
21±2 |
|
|
伸長率（%） |
380 |
530 |
410 |
420 |
450 |
180 |
|
密度（g/cm³） |
1.08 |
1.09 |
||||
|
操作時間（min) |
30-50 |
30-40 |
30-50 |
|||
|
硫化時間（h） |
4-5 |
3-4 |
4-5 |
|||
|
線收縮率（%） |
0.3 | |||||

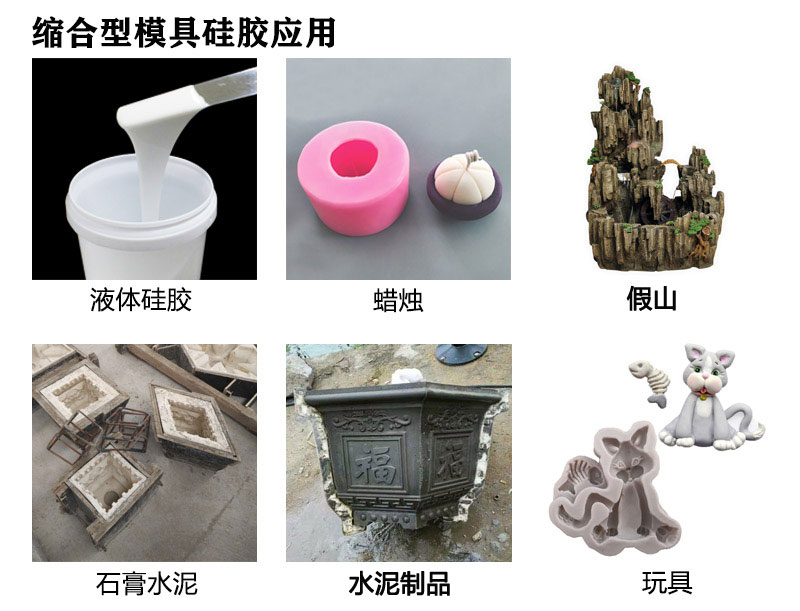

縮合型液體硅膠可用于樹脂工藝品、石膏制品、水泥制品、仿古磚雕、蠟燭工藝品、建筑裝潢、佛雕工藝品等產品制作及硅膠模具制作。
△硅膠產品一覽
模具硅膠產品 食品級硅膠產品 人體硅膠產品 移印硅膠產品 加成型硅膠產品 縮合型硅膠產品 電子灌封膠產品 液槽膠產品 手板模型設計專用硅膠產品 注射成型硅膠產品 發泡膠產品 硅油產品 硅膠模具成品 油泥、縫合模塊
△硅膠產品案例
實拍硅膠產品案例
△硅膠產品資訊
宏圖硅膠廠家新聞 硅膠行業新聞 硅膠產品技術問答
